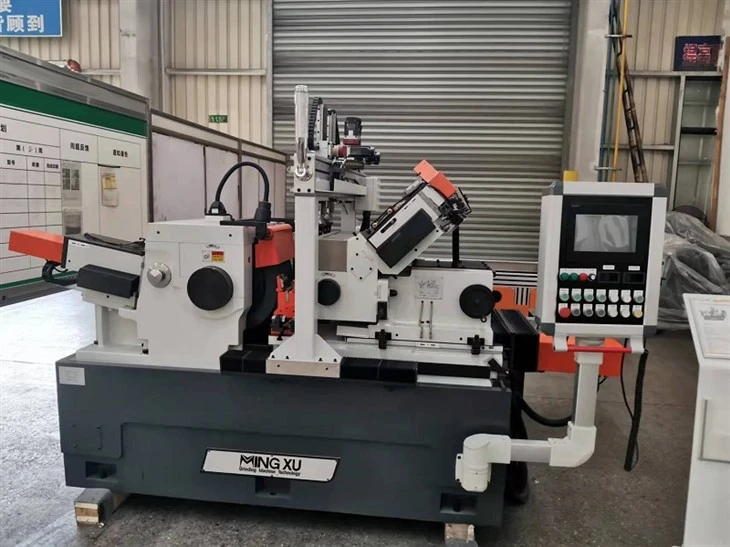

CNC tsentrita lihvimisseadmed
CNC tsentriteta lihvimisseade on teatud tüüpi CNC-tööpink, mis kasutab lihvketta ja juhtketta kombineeritud toimet, et lihvida pöörleva korpuse välisläbimõõtu ilma keskava toega.
- Kiire kohaletoimetamine
- Kvaliteedi tagamine
- 24/7 klienditeenindus
Toote tutvustus
Sissejuhatus
CNC tsentriteta lihvimisseade on teatud tüüpi CNC-tööpink, mis kasutab lihvketta ja juhtketta kombineeritud toimet, et lihvida pöörleva korpuse välisläbimõõtu ilma keskava toega.
Spetsifikatsioon
|
Toote nimi |
Ülikõrge täpsusega tsentriteta veski |
|
Mudel |
MX{0}}S200 |
|
Sukelduge{0}}voogu |
|
|
Lihvimise läbimõõt |
2-60 mm |
|
Max Lihvimise pikkus |
190 mm |
|
-voo kaudu |
|
|
Lihvimise läbimõõt |
2-60 mm |
|
Lihvketta spetsifikatsioon |
P500x200x305mm |
|
Reguleerivad ratta spetsifikatsioonid |
P350x200x203mm |
|
Lihvketta kiirus |
1338 r/min |
|
Ratta kiiruse reguleerimine (astmeteta) |
10-200 p/min |
|
Rattaraami pöördenurga reguleerimine |
|
|
Vertikaalne |
-2 kraadi - +5 kraadi |
|
Horisontaalne |
-1 kraad - +3 kraadi |
|
Ratta minimaalse etteande koguse reguleerimine |
0,001 mm |
|
Grinding Wheel Dresser minimaalne söödakogus |
0,001 mm |
|
Kõrgus Gri keskjoonest. Ratas & Reg. Wheel To Work Puhke |
200 mm |
|
Veevool |
50L/min |
|
Koguvõimsus |
|
|
Lihvketta mootor |
18,5 kW |
|
Reguleeriv ratta mootor |
3 kW |
|
Veepumba mootor |
0,25 kW |
|
Määrdepumba mootor |
0,09 kW |
|
Magnetiline jahutusvedeliku eraldaja mootor |
0,18 kW |
|
Toiteallikas |
3N 50Hz 380V |
|
Masina mõõtmed (LxLxK) |
2800x2500x1600mm |
|
Masina kaal |
Umbes 5000 kg |
|
Täpsus (standardribad) |
|
|
Ümarus |
0,001 mm |
|
Silindrilisus |
0,0018 mm |
|
Karedus |
Ra0,16 μm |
Omadused
Mikro-voo juhtimine
Nii minimaalne etteanne kui ka sideme etteanne on 0,001 mm, tagades, et ühe läbisõiduga eemaldatava materjali kogus on minimaalne ja mõjutab otseselt mõõtmete hälbeid.
Laia läbimõõduga kohandatavus
Toetab lihvimisdiameetrit 2 kuni 60 mm ja koos juhtketta kiiruse reguleerimisega vahemikus 10 kuni 200 p/min võimaldab reguleeritavat lineaarkiiruse sobitamist erineva läbimõõduga toorikute jaoks.
Kontaktnurga reguleerimine
Juhtratta hoidikut saab reguleerida vahemikus -2 kraadi kuni +5 kraadi vertikaalselt ja -1 kraadi kuni +3 kraadi horisontaalselt, muutes seeläbi tooriku jõu suunda ja aksiaalset etteandekomponenti.
Pidev jahutamine ja eraldamine
Jahutusvedeliku voolukiirus 50 l/min koos magneteraldusseadmega tagab jahvatuspiirkonnas soojusvahetuse ja ferromagnetiliste jahvatuslaastude eraldamise.
Rakendused
Autoosade tööstus:Kasutatakse võllide ja tihvtide välisläbimõõtude töötlemiseks, et täita koostu mõõtmete nõudeid.
Laagrite tootmine:Kasutatakse rullikute ja jooksuteede välisläbimõõtude töötlemiseks, et mõjutada kontakti geomeetriat.
Üldine masinate tootmine:Kasutatakse võllide ja jooksuradade partiiliseks töötlemiseks, võimaldades pidevat etteande vormimist.
Standardosade ja tööriistade tootmine:Kasutatakse väikeste{0}}suurusega detailide töötlemiseks, et täita erinevaid suuruse nõudeid.
