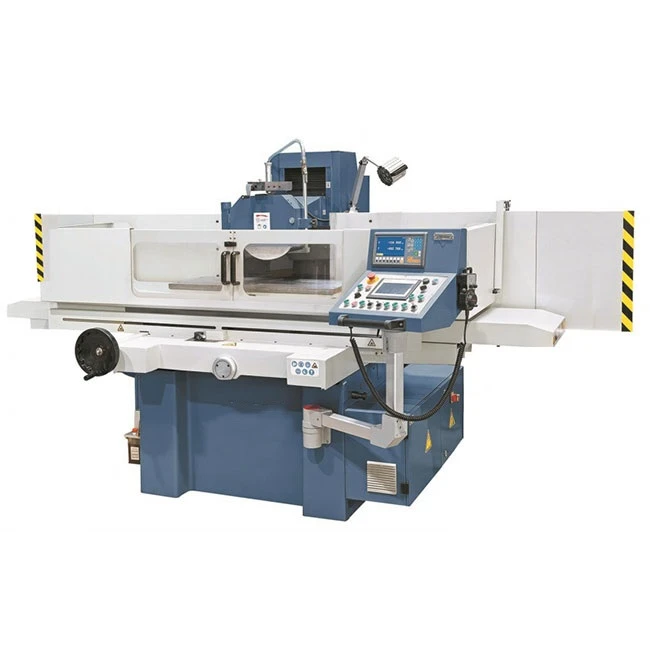

Kõrge täpsusega lauapinna lihvimismasin



Kõrge täpsusega lauapinna lihvimismasin pinna peeneks viimistlemiseks ja mikron{0}}lihvimiseks. Kasutatakse metallosade jaoks, mis nõuavad tootmisel tasasust, sileda pinna kvaliteeti ja stabiilset mõõtmete täpsust.





MX-50100	AHR	AHD	NC2
Vertikaalne	Kiire liikumine ja käsitsi	AC servo mootor	AC servo mootor
Rist	Auto Katkendlik	Mootor	AC servo mootor
Pikisuunaline	Hüdrauliline	Hüdrauliline	Hüdrauliline
Kontroller	--	GS-PLC Touch	GS-PLC Touch



Mudel		MX-50100AHR/AHD/NC2
Laua suurus (LxL)		506x1005 mm
Max Pikisuunaline sõit		1030 mm
Cross Tranal		540 mm
Max Kaugus spindli keskpunktist lauani		540 mm
Magnetilise padruni suurus		500x1000 mm
Laua pikisuunalise liikumise kiirus		5-25 m/min
Tabeli põiksuunaline liikumine	Automaatne söötmine	0,1-8 mm/min
	Kiire kiirus	990 mm/min
	Käsiratta etteanne	0,02 mm/div.
Rattapea vertikaalne liikumine	Automaatne söötmine	-(H/R-režiim)0,005/0,01/0,02/0,03/0,04/0,05 (ainult D mudeli puhul) (mm/käik)
	Kiire kiirus	-(H-režiim)610 (ainult R-mudeli puhul) 480 (ainult D-mudeli puhul) (mm/min)
	Käsiratta etteanne	0,005 mm/div.
Lihvketas	Kiirus	50Hz 1440rpm
		60Hz 1750rpm
	(ODxLxID)Suurus	Ф355x40xФ127mm
Spindli mootor		5,5 kW / 7,5 hj
Hüdrauliline mootor		2,2kw
Jahutuspumba mootor		0,09kw
Tõstemootor		-(H-režiim) 0,25kw (R-režiim) 0,75kw (D-režiim, servomootor)
Ristsöötmise mootor		0,04kw
Laua maksimaalne laadimisvõime (kaasa arvatud magnetpadrun)		600 kg
Kogu nimivõimsus		9kw
Masina kõrgus		1890 mm
Pinna karedus		Ra Väiksem või võrdne 0,25 μm
Brutokaal		4100 kg
Pakendi suurus (PxLxK)		3060 * 2360 * 2300 mm





Mikroni lihvimise täpsus
Pinnaviimistluse täpsus kuni 1 μm peentolerantsiga lihvimistööde jaoks.

Jäik malmkonstruktsioon
Pinge{0}}vaba malmvoodi vibratsioonikindluse ja mõõtmete stabiilsuse tagamiseks.

Suur töölauaala
506 × 1005 mm laua suurus keskmiste ja suurte toorikute jaoks.

Pikaajaline reisimaht
1030 mm pikisuunaline käik ja 540 mm ristkäik laiendatud töötlusvahemiku jaoks.

Stabiilne magnetklamber
500 × 1000 mm magnetpadrun ühtlase hoidejõuga kogu pinna ulatuses.

Madala vibratsiooniga spindlisüsteem
Tasakaalustatud spindli disain tagab stabiilse pöörlemise ja ühtlase pinnaviimistluse.





Masina konfiguratsioon:Spindli, juhtimissüsteemi ja laua suurust saab reguleerida vastavalt tootmisnõuetele.

Töölaud ja padrun:Magnetpadruni ja laua suurust saab kohandada erinevate toorikutüüpide jaoks.

Täpsusnõuded:Erinevate lihvimisrakenduste jaoks on saadaval erinevad täpsustasemed.

Tootmise integreerimine:Paigutuse ja protsessi kohandused on saadaval liini paigaldamiseks ja partii tootmiseks.





Lennunduse komponendid:Väikeste konstruktsiooniosade täppislihvimine;

Autoosad:Mootori ja käigukasti komponentide pinnaviimistlus;

Vormi ja sureb:Vormialuste ja vahetükkide viimistlus;

Tööriistad ja kinnitusvahendid:Mõõturid, lõikeriistad ja kinnitusdetailide lihvimine;

Meditsiinilised komponendid:Metallosade täppislihvimine.
